產(chǎn)品名稱：二硅化鉻（CrSi2）

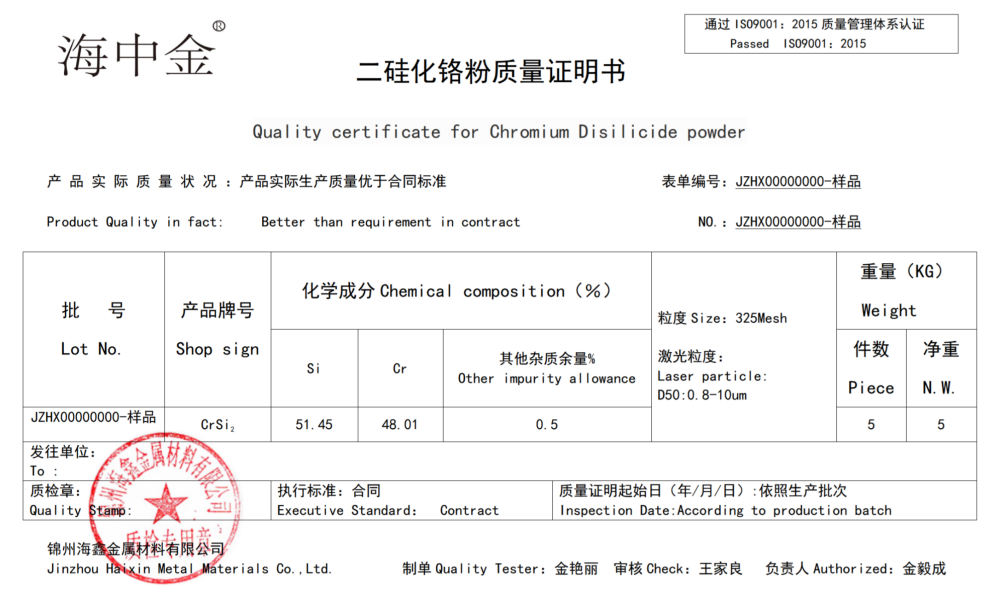

規(guī)格：0.8-10um（D50）
形貌：不規(guī)則
顏色：黑灰色
特點：良好的機械性能和高溫穩(wěn)定性、電阻率高、電阻溫度系數(shù)小
用途：科研實驗室、信息通訊、航空航天、軍工、涂料、油墨、橡塑、陶瓷、紡織、化妝品、醫(yī)藥、電池、環(huán)保、太陽能等高科技領域
中文名：硅化鉻
英文名：Chromium silicide
CAS：12018-09-6
密度（g/mL,25/4℃）：5.5
熔點：1490ºC
分子式：CrSi2
分子量：108.16700
精確質量：107.89400
外觀性狀：銀色至黑色粉末,無氣味的，不溶于水，溶于鹽酸、氫氟酸。
穩(wěn)定性：遵照規(guī)格使用和儲存則不會分解。硅化鉻是一種灰色四方系棱柱狀晶體，不溶于水、硫酸和硝酸，溶于鹽酸和氫氟酸。常溫下，在空氣中穩(wěn)定;100℃時，表面被氧化;4Chemicalbook00℃時，與氯激烈反應，生成三氯化鉻及四氯化硅。
性能：硅化鉻薄膜電阻率高，電阻溫度系數(shù)小?；疑⒎骄w，六方晶系，a=04422nm，c=06351nm，熔點接近于1550℃， 硅化鉻薄膜電阻率高，電阻溫度系數(shù)小。硅化鉻薄膜電阻率高，電阻溫度系數(shù)小。
制備工藝：
1.硅粉與鉻粉混合后，于900～1100℃的氫氣中焙燒，冷卻后即可?；蛘邔t粉和硅粉的混合物與二氧化硅粉和硅粉的混合物混合均勻，于氫氣流中焙燒，SiO2及Si粉形成的揮發(fā)性SiO同原料中的Na、K逸出，得到CrSi2。
2.鉻與硅粉在真空中或在氫氣保護下共熔或燒結可得到Cr3Si（立方晶體）熔點約1710℃，Cr5Si3(四方晶體，熔點約1600℃),CrSi（立方晶體，熔點約1600℃），CrSi2及Cr3Si2。
3.48.1份粒度為１100μｍ的鉻粉與51.9份粒度為50μｍ的硅粉混合，另外將3份粒度為10μｍ的ＳｉＯ２粉與1.5份硅粉混合。兩種混合物再勻。1100℃氫氣流中焙燒1h，再在1430℃燒10min，ＳｉＯ２及Ｓｉ粉形成的揮發(fā)性ＳｉＯ同原料中的Ｎａ、Ｋ一起逸出，得到ＣｒＳｉ２燒結體，粉細，含Ｎａ僅0.5×10-6，Ｋ0.1×10-6。
儲存與運輸：儲存于陰涼、通風的庫房。遠離火種、熱源、包裝密封。
