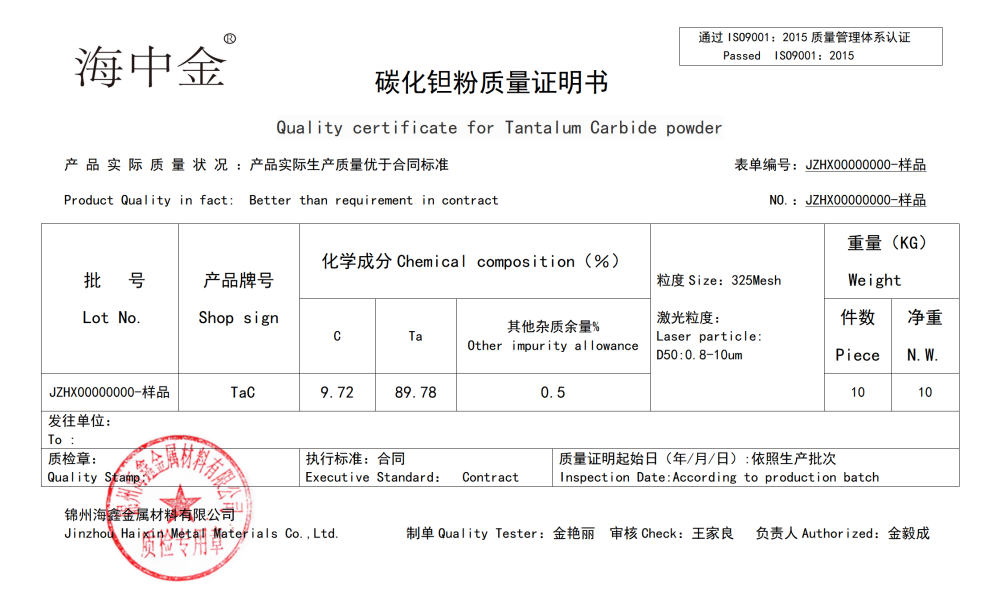

產品名稱：碳化鉭（TaC）

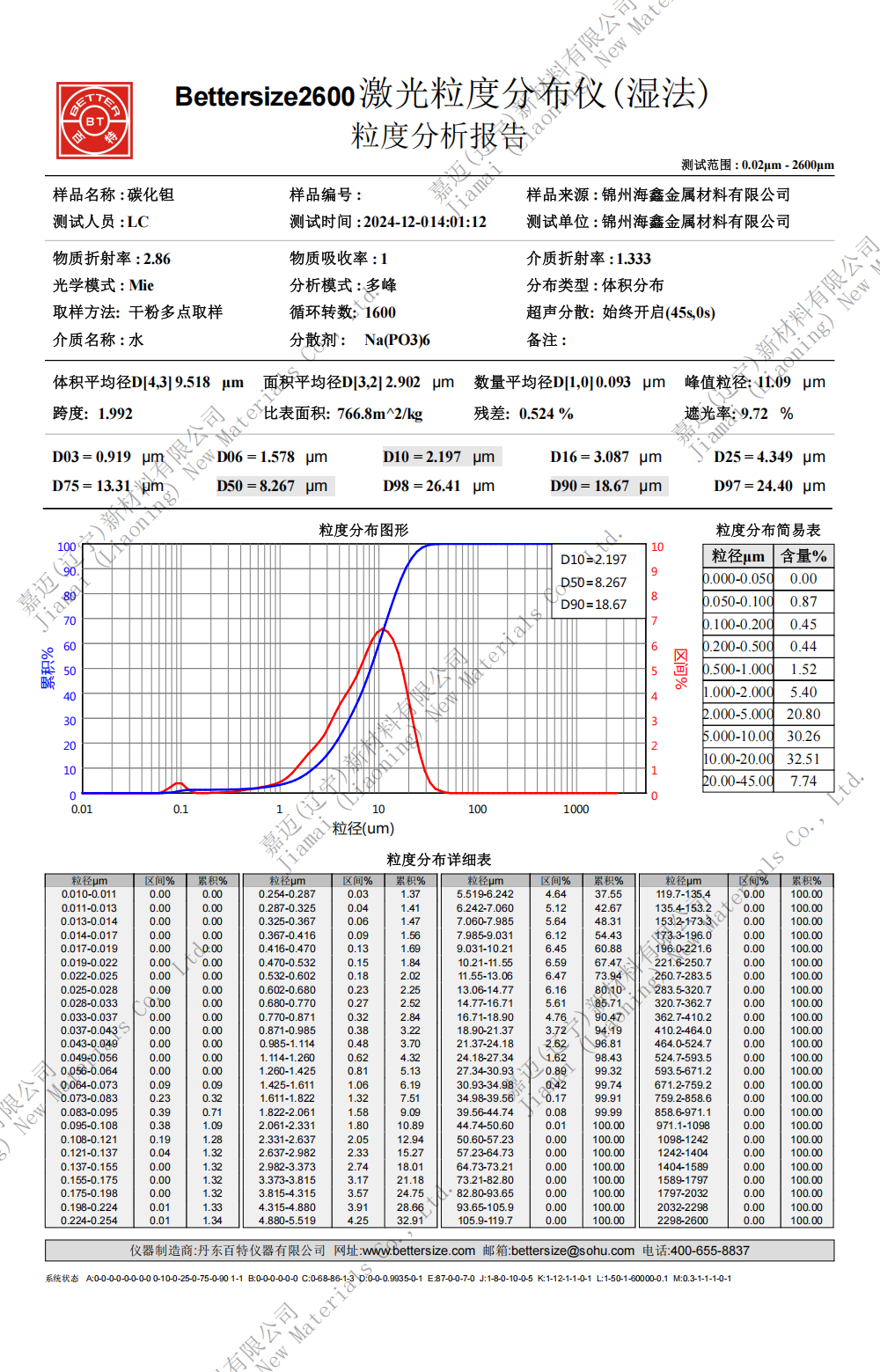

規(guī)格：0.8-10um（D50）

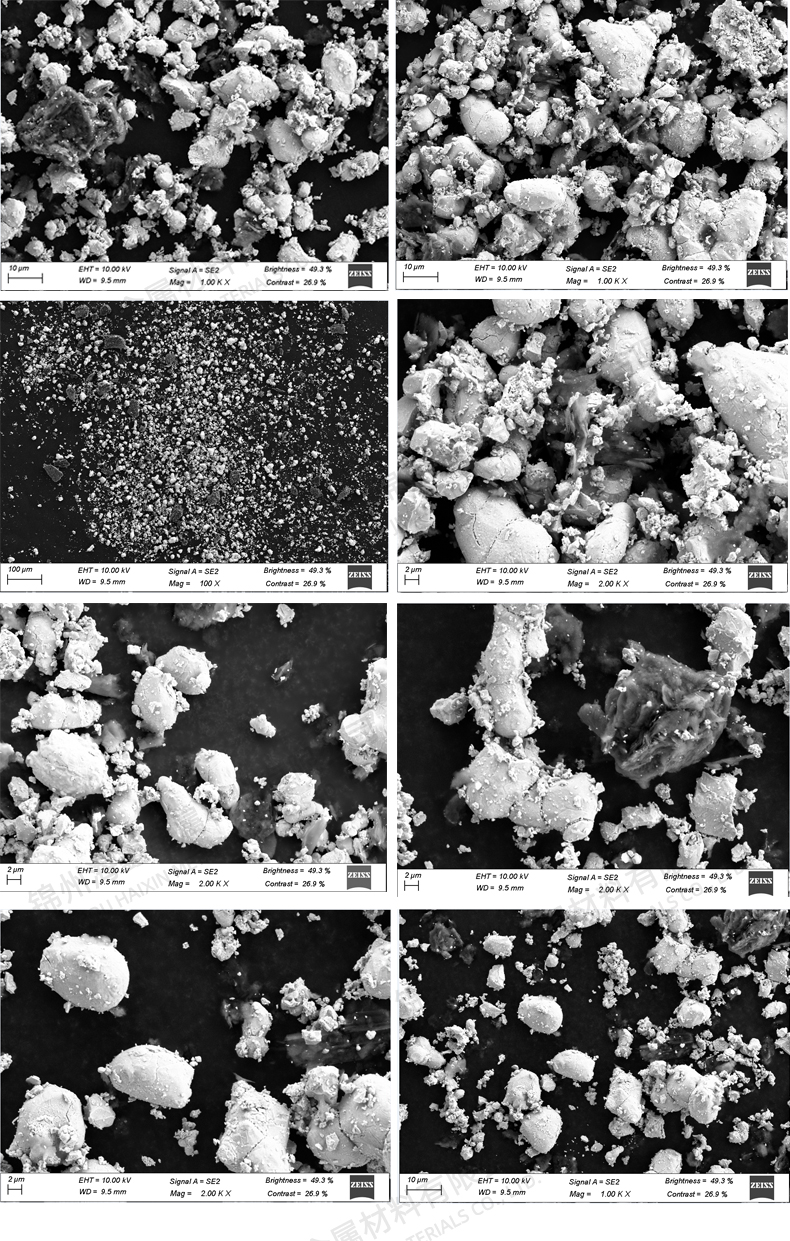

形貌：不規(guī)則

顏色：黑灰色

特點：高熔點、‌高硬度、‌高彈性模量、‌良好的化學穩(wěn)定性和耐腐蝕性

用途：硬質合金、‌切削工具、‌軍事、‌電極材料、‌金屬基復合材料等領域

中文名稱：碳化鉭
CAS No.：12070-06-3
EINECS號：235-118-3
分子式：TaC
分子量：192.96
熔點：3880℃
沸點：5500℃
硬度：2100HV0.05

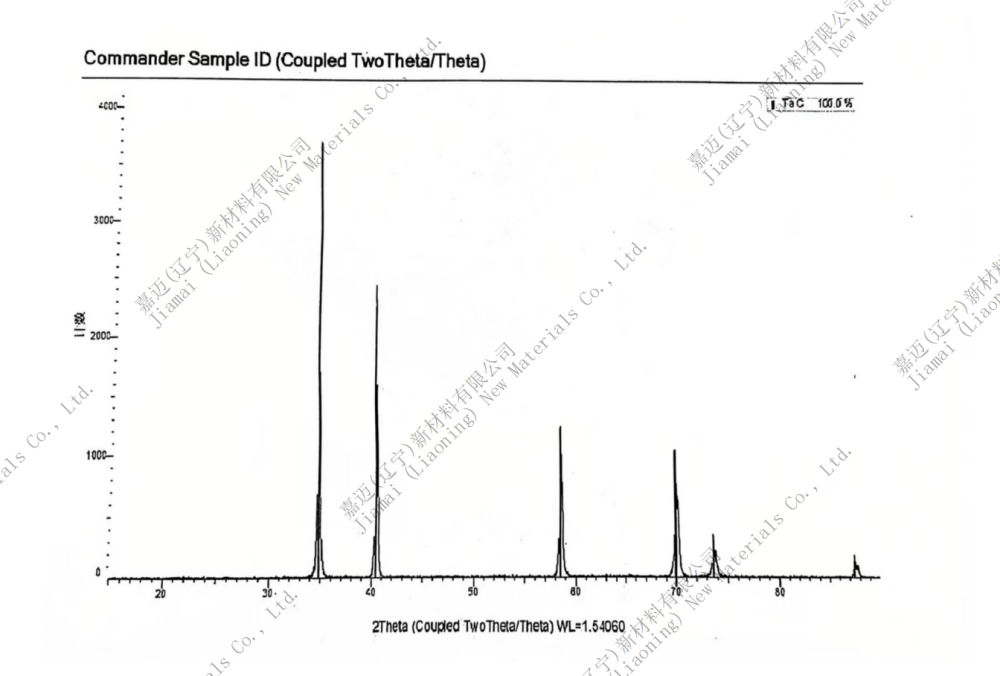

晶型：淺棕色金屬狀立方結晶粉末，屬于氯化鈉型立方晶系。
密度：14.3g/cm3
電阻：室溫為30Ω
性質：碳化鉭（TaC）是一種超高溫陶瓷材料，所謂超高溫陶瓷（UHTCs）通常指熔點超過3000℃，并在2000℃以上的高溫及腐蝕環(huán)境中（如氧原子環(huán)境）使用的一類陶瓷材料，如ZrC、HfC、TaCHfB2、ZrB2、HfN等。碳化鉭熔點高達3880℃，具有高硬度（莫氏硬度9～10）、較大的導熱系數(shù)（22W·m-1·K-1）、較大的抗彎強度（340～400MPa），以及較小的熱膨脹系數(shù)（6.6×10-6K-1），并展現(xiàn)出優(yōu)良的熱化學穩(wěn)定性和優(yōu)異的物理性能，與石墨及C/C復合材料具有良好的化學相容性和力學相容性，不溶于水，難溶于無機酸，能溶于氫氟酸和硝酸的混合酸中并可分解?？寡趸芰?，易被焦硫酸鉀熔融并分解。

制備方法:
（1）還原法
氧化鉭或碳粉末與碳混合，在高溫、氫氣保護下或真空條件下進行一次及二次碳化生成碳化鉭。需要進行二次碳化的原因是首次碳化由于多種因素的影響，碳化不徹底，產品中的化合碳、游離碳及雜質等都難達到要求。二次碳化在真空條件下過量的碳與鉭生成碳化物。影響碳化物質量的主要因素有：配碳量、原料粒度與純度、裝料方式、碳化溫度、碳化時間、二次碳化等。
（2）化合法
化合法是一種常見的固相法制備TaC工藝。在一定的條件下，Ta和C發(fā)生化學反應直接生成TaC：Ta（s）+C（s）→TaC（s）
（3）化學氣相沉積法
CVD法制備TaC涂層需要用到源物質-TaCl5。TaCl5在500K時氣化，將氣化了的TaCl5做為氣源倒入CVD爐，與其他導入的還原氣氛一起沉積生成TaC。
應用領域：
1）TaC具有優(yōu)良的熱化學穩(wěn)定性和優(yōu)異的物理性能，且與石墨具有良好的化學相容性和力學相容性，在石墨表面制備TaC涂層，可以有效增強其抗氧化、抗腐蝕、耐磨及力學性能等。尤其適用于MOCVD設備生長GaN或AlN單晶和PVT設備生長SiC單晶，所生長的單晶質量得到明顯提高。由于TaC涂層對H2，HCl，NH3具有優(yōu)異的耐酸堿性，在碳化硅半導體產業(yè)鏈中，TaC還可在MOCVD等外延處理過程中完全保護石墨基體材料，凈化生長環(huán)境。
2）多孔碳化鉭陶瓷可更好的實現(xiàn)氣相組元過濾，調整局部溫度梯度，引導物質流方向，控制泄漏等。
3）隨著現(xiàn)代飛行器如航空航天器、火箭、導彈向著高速、高推力、高空的方向發(fā)展，對其表面材料在極端條件下的耐高溫性和抗氧化性要求也越來越高。飛行器進入大氣層時面臨著熱流密度高、駐點壓力大和氣流沖刷速度快等極端環(huán)境，同時面臨著與氧氣、水蒸氣和二氧化碳反應而產生的化學燒蝕。在飛行器飛出和飛入大氣層時，其頭錐和機翼周圍的空氣會受到劇烈壓縮而與飛行器表面產生較大的摩擦，導致其表面受氣流流動加熱。飛行器表面除了在飛行過程中受氣動加熱外，還會在飛行過程中受到太陽輻射、環(huán)境輻射等的影響，使飛行器的表面溫度不斷升高，這一變化會嚴重影響飛行器的服役狀況。TaC是耐超高溫陶瓷家族的一員，高的熔點和出色的熱力學穩(wěn)定性使TaC廣泛應用于飛行器熱端部位，例如可以對火箭發(fā)動機噴管的表面涂層起到保護作用。
4）TaC還在切削工具、研磨材料、電子材料以及催化劑等領域具有廣泛應用前景。例如，將TaC添加在硬質合金中可以阻止硬質合金的晶粒生長，提高硬質合金的硬度，改善其使用壽命；TaC具有良好的導電性，并且可以組成非化學計量化合物，導電性隨組分不同而產生變化，這種特性使TaC在電子材料領域具有誘人的應用前景；在TaC的催化脫氫方面，有研究者對TiC、TaC的催化性能研究表明，在較低溫度下，TaC基本沒有催化活性，但在高于1000℃時，其催化活性明顯升高。對于CO的催化性能方面的研究發(fā)現(xiàn)，300℃時TaC的催化產物有甲烷、水以及少量的烯烴。
5）中子屏蔽材料：
 鉭的中子吸收能力較弱，但碳化鉭的高密度和耐輻射性可用于核反應堆的防護結構或燃料包殼涂層。
存儲方法：本品應密封保存于干燥、陰涼的環(huán)境中，不宜長久暴露于空氣中，防受潮發(fā)生團聚，影響分散性能和使用效果，另應避免重壓，勿與氧化劑接觸，按照普通貨物運輸。
