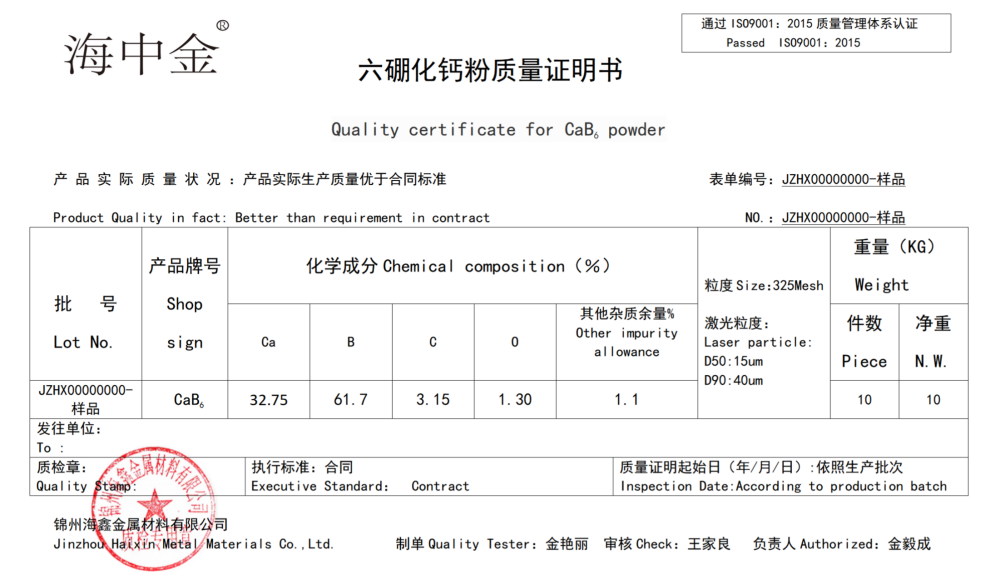

產(chǎn)品名稱：六硼化鈣（CaB₆）

規(guī)格：0.8-10um（D50）

形貌：不規(guī)則

顏色：黑灰色

特點(diǎn)：高熔點(diǎn)、高強(qiáng)度、優(yōu)異的電導(dǎo)率和防電磁輻射性能、低電子功函數(shù)、‌比電阻恒定

用途：耐火材料添加劑、脫氧除氣劑、核工業(yè)應(yīng)用、自旋電子組件、原料制造、硼合金鑄鐵處理等領(lǐng)域

六硼化鈣
分子式：CaB6
CAS編號(hào)：12007-99-7
性狀：黑灰色粉末
密度：2.33g/cm3
熔點(diǎn)：2230℃
六硼化鈣（又稱硼化鈣），是鈣和硼的化合物，化學(xué)式為CaB6。具有優(yōu)良導(dǎo)電性、高硬度、化學(xué)穩(wěn)定性和高熔點(diǎn)，是一種灰黑色固體、有光澤、不活潑的粉末，密度小。具有典型的金屬硼化物的立方結(jié)構(gòu)，由6個(gè)硼原子的八面體單元與鈣原子結(jié)合。 CaB6和摻雜鑭的CaB6都表現(xiàn)出弱鐵磁性，No.:12007-99-7,顯微硬度是27GPa。相對(duì)密度2.33,熔點(diǎn)2200℃，努氏硬度為2600kg/mm2楊氏模量為379GPa純晶體電阻率大于2·10 10Ω·m。CaB6是能隙約為1.0電子伏特的半導(dǎo)體。在空氣中高溫下是穩(wěn)定的,不溶于鹽酸、稀硫酸,不與水反應(yīng),能被氯、氟、硝酸、過(guò)氧化氫等強(qiáng)氧化劑所侵蝕,與堿反應(yīng)很慢。
結(jié)構(gòu)信息：六硼化鈣的晶體結(jié)構(gòu)是立方晶格，晶胞中心是鈣，頂點(diǎn)是通過(guò)硼硼鍵連接的緊密規(guī)則的硼原子八面體形成的三維硼網(wǎng)絡(luò)。每個(gè)鈣都有24個(gè)最近鄰的硼原子。鈣原子以簡(jiǎn)單的立方體堆積排列，因此在位于立方體頂點(diǎn)的八個(gè)鈣原子之間存在空穴。 通過(guò)引入八面體B6基團(tuán)來(lái)擴(kuò)展簡(jiǎn)單的立方結(jié)構(gòu)，該結(jié)構(gòu)由鈣和六硼化物基團(tuán)填充，描述六硼化鈣的另一種方式是具有金屬B6 2-八面體聚合陰離子的CsCl型結(jié)構(gòu)，鈣原子占據(jù)Cs位點(diǎn)，B6八面體在Cl位點(diǎn)。 Ca-B鍵長(zhǎng)為3.05Å，BB鍵長(zhǎng)度為1.7Å。43Ca的核磁共振NMR數(shù)據(jù)包含-56.0 ppm的δ峰和在-41.3 ppm的δ異，其中δ異峰寬度取為0.85，負(fù)偏移是由于高配位數(shù)。 拉曼數(shù)據(jù)：由于活動(dòng)模式分別為A1g，Eg和T2g，硼化鈣在754.3、1121.8和1246.9cm-1處有三個(gè)拉曼峰。
屬性：CaB6曾由于具有各種特殊的物理性質(zhì)，例如超導(dǎo)性、價(jià)態(tài)波動(dòng)和近藤效應(yīng)而被研究。然而，CaB6最顯著的特性是其鐵磁性。 它意外出現(xiàn)在高溫（600 K）和低磁矩。這種高溫鐵磁性的來(lái)源是稀釋電子氣的鐵磁相與硼化鈣中假定的激子態(tài)或樣品表面上的外部雜質(zhì)的連接。雜質(zhì)可能包括鐵和鎳 ，可能來(lái)自用于制備樣品的硼中。
制備方法:將氧化鈣和硼粉均勻混合干燥，并放入高溫反應(yīng)爐中；高溫反應(yīng)爐加熱處理前進(jìn)行抽真空處理；在真空與惰性氣體保護(hù)條件下，使氧化鈣和硼粉高溫反應(yīng)；將六硼化鈣陶瓷粉分離、提純；將分離提純的六硼化鈣陶瓷粉末進(jìn)行球磨處理，得到均勻分散的六硼化鈣陶瓷粉末。本發(fā)明方法簡(jiǎn)單、易實(shí)現(xiàn)，制造成本低廉，所制備的六硼化鈣陶瓷粉末顆粒小、分散均勻。
產(chǎn)品用途:
 ◆用作白云石炭和鎂白云石炭耐火材料的抗氧化、抗侵蝕和提高熱態(tài)強(qiáng)度的含硼添加劑。 CaB6可提高澆注料的各溫度段處理后的強(qiáng)度和體積密度
CaB6可促進(jìn)澆注料的高溫致密化程度，使?jié)沧⒘夏軌颢@得較好的抗氧化性和較高的高溫抗折強(qiáng)度和抗侵蝕性。 CaB6可以明顯改善鐵鉤澆注料的各種性能。當(dāng)加入0.5%硼化鈣時(shí)，澆注料具有較好的綜合性能。
 ◆用作高導(dǎo)電紫銅提高導(dǎo)電率和強(qiáng)度的脫氧除氣劑。
 ◆用作核工業(yè)防中子的新型材料。
 ◆用作居理溫度900K的自旋電子組件中的新型半導(dǎo)體材料。CaB6導(dǎo)電性優(yōu)良，功函數(shù)低，因此可用作熱陰極材料。
 ◆用作制造三氯化硼（BCl3）和無(wú)定形硼的原料。
 ◆用作制造高純度金屬硼化物（TiB2、ZrB2、HfB2等）以及高純度硼合金（Ni-B、Co-B、Cu-B等）的原料。 用CaB6作為原料制備其他硼化物 ，如六方氮化硼，超導(dǎo)性的 MgB2 等。
 ◆用作制造含觸媒劑鈣—硼氮化物（Ca3B2N4）和六方氮化硼的混合物，用其生產(chǎn)性能優(yōu)異的晶體立方氮化硼。
 ◆用作硼合金鑄鐵的脫硫除氧增硼劑。
 ◆用作硼鋼的脫硫除氧增硼劑。
 ◆用作金屬熔煉的脫氧劑，無(wú)氧銅的優(yōu)良脫氧劑,其脫氧能力經(jīng)對(duì)比試驗(yàn)結(jié)果表明六硼化鈣脫氧劑高于銅硼合金和磷銅,且對(duì)銅液有凈化作用,對(duì)銅基體有增強(qiáng)作用,對(duì)銅液無(wú)污染,六硼化鈣加入量>0.60%時(shí)可使銅液含氧量降至<20×10-6,達(dá)到國(guó)內(nèi)一級(jí)無(wú)氧銅標(biāo)準(zhǔn)。六硼化鈣對(duì)銅的電導(dǎo)率影響很小,六硼化鈣加入量范圍(0.69%～1.12%)內(nèi),銅的相對(duì)電導(dǎo)率在88%～91.6%范圍內(nèi)。隨六硼化鈣加入量的增加,銅的抗拉強(qiáng)度持續(xù)提高,伸長(zhǎng)率先升后降,在六硼化鈣加入量為0.88%時(shí)達(dá)最值。
 ◆工程陶瓷用微粉及添加劑
CaB6作為特種陶瓷和特陶添加劑方面的應(yīng)用：CaB6可以作為添加劑用于某些硼化物、碳化物陶瓷的燒結(jié)過(guò)程，一方面可以改善陶瓷的各項(xiàng)物理、化學(xué)性能。例如：以超細(xì)TiB2為基體，加入CaB6作為第二相，熱壓后，由于Ca的溶解而阻止了晶粒的生長(zhǎng)，使這類材料具有極高的顯微硬度和彎曲強(qiáng)度。六硼化鈣具有極高的熔點(diǎn)、硬度、強(qiáng)度、化學(xué)穩(wěn)定性,良好的電磁性能和極強(qiáng)的中子吸收能力等優(yōu)異性能,使其在耐火耐磨材料、復(fù)合材料、陶瓷材料、半導(dǎo)體材料以及核控制材料中得到了良好的應(yīng)用。涂料添加劑及加入CaB6的鋁鎂合金等。
◆CaB6也是n型熱電材料的有希望的候選者，因?yàn)槠涔β室驍?shù)不小于普通熱電材料Bi2Te3和PbTe的功率因數(shù)。
注意事項(xiàng)：硼化鈣對(duì)眼睛、皮膚和呼吸系統(tǒng)有刺激性。本產(chǎn)品處理時(shí)應(yīng)使用適當(dāng)?shù)姆雷o(hù)眼鏡和防護(hù)服。切勿將硼化鈣倒入排水管或向其中加水。密封保存在干燥、陰涼的環(huán)境中，避免長(zhǎng)期暴露于空氣以防受潮團(tuán)聚，進(jìn)而影響其分散性能和使用效果。此外，存儲(chǔ)過(guò)程中還應(yīng)避免重壓，并與氧化劑保持隔離，運(yùn)輸時(shí)則按普通貨物處理即可。
