一、緒論
稀土六硼化物陰極材料是儲各類陰極的替代物，是一種電子發射性能優良的功能材料。如LaB6陰極，其與一般的陰極相比，具有電子逸出功低、耐離子轟擊性強、發射電流密度大、性能穩定、抗中毒性好、使用壽命長等諸多優點，以前主要應用于原子能、航空工業等尖端技術部門，如掃描電鏡、電子束曝光機、電子探針等多種設備中，現在已經成功應用于汽車、電機、電子、儀表等民用工業中，并且其份額遠遠超過了在尖端技術部門的應用，同時也促進了相關企業生產技術的進步和經濟效益的提高。目前的電子束技術及裝備，一方面向著微電子束發展，束流越來越細微，比如在半導體工業中作為非熱刀具在晶片上對抗蝕劑涂層進行了曝光，刻繪成電路圖形，并且制造大規模集成電路；另一方面向著高功率方向在發展，其作為輻照源主要用于大規模輻照和消毒，或者作為熱源用來熔煉拉制大金屬錠、焊接特厚件、大面積涂層等，從而來推動電子束、離子束儀器與設備的發展和性能的提高。
許多研究者終身致力于RB6的制備工藝、性能、結構及物理化學性質等方面的研究，并且取得了階段性的成果[1]。其中稀土六硼化物，由于稀土元素的不同，因而表現出更為豐富的物理性質。如場發射效率非常高的LaB6，可以用做超導體的YB6，具有價態漲落體系的SmB6，及具有異常磁性的窄帶半導體EuB6和無磁性的窄帶半導體YbB6等。這些稀土六硼化物在眾多領域中都有著非常重要的應用。
二、RB6的結構及性能

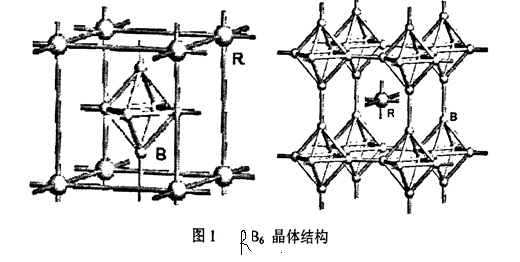

稀土六硼化物，RB6的類型結構如下圖所示，在八面體堆成的一個簡單立方結構中，金屬原子位于立方體中心，其中硼原子堆成八面體，分別位于各個頂點處[2]。
RB6具有立方晶系結構，如圖1所示。從上圖可以看出，每個硼原子有五個鍵連的相鄰原子，也就是每個硼原子中的三個價電子都分配給了五個非極性的鍵連，體積大的金屬原子被形成穩定的三維框架的體積小的硼原子包圍其中。金屬原子和硼原子之間是沒有價鍵的，所以金屬原子的價電子是自由的，這使得六硼化物具有金屬的導電性[3]，其電阻率很低，電阻率和溫度系數成正比。同時，盡管各種金屬原子及離子的直徑各不相同，但它們的六硼化物的晶格常數卻十分接近。硼的框架是八面體，八面體的每一個頂點上都有一個由硼原子框架形成的八面體，八面體之間又以頂點互相連接。由于硼原子間的鍵連很緊，使這類硼化物具有耐熔的性質，而且熔點十分接近。
它們的化學性質相當穩定，在室溫下只與王水和硝酸發生反應，一般不和水及氧氣作用，只有在600~700℃時它們才會被氧化。在真空中，RB6與殘余氣體在高溫下作用，所生成的化合物的熔點都比較低，在工作溫度下，這些生成物不斷被蒸發，使幾乎純凈的RB6低逸出功面暴露在發射面上，這就使得RB6的抗中毒能力特別強。另外，硼的框架結構使材料的熱導率和抗離子轟擊好，且有自動調節RB6蒸發的能力。當其表面因金屬RB6的蒸發而出現空位時，內部RB6原子才會產生擴散，這樣硼框架不蒸發而保持原狀，使得RB6陰極的發射面始終保持著純凈，因此延長了RB6的使用壽命。
三、RB6的合成方法
1.RB6粉末的制備方法
（1）硼熱還原反應法
該方法是用純硼還原RB6的化合物來制備RB6粉末，常用的方程式有以下三種[4]
La2(C03)3+18B=2LaB6+3B202+3CO
2La203+30B=4LaB6+3B202
2La2S3+30B=4LaB6+3B2S2
用這種方法可以制得純度較高的RB6，但缺點是由于純硼粉價格比較昂貴，不適用于工業化大規模生產。
（2）熔鹽電解合成法
南開大學申泮文[5]等在800℃和空氣中電解ReB03-LiB02-LiF熔鹽體系合成了單相的RB6。使用這種方法要求溫度較低，相比之下，硼熱還原法合成RB6的溫度則高達1650℃，并且反應在空氣中就可實現，但對原材料的配比要求十分嚴格，且效率低、制各工藝也較復雜，故很少采用。
（3）自蔓延高溫合成法(SHS)
自蔓延高溫合成法(SHS)，也稱之為燃燒合成法，是一種利用物質間化學反應的放熱，使反應自發進行直至結束，在很短的時間內合成出所需材料的方法。這種方法的優點在于合成溫度高、所需能耗低、反應過程快，適用于合成高熔點材料。東北大學張廷安[6]博士在分析和綜合大量文獻以及多年研究工作的基礎上，系統地研究了自蔓延冶金法制備LaB6微粉。反應體系為：
La203+6B203+21Mg=2LaB6+21MgO
采用自蔓延高溫合成反應制備RB6粉末的缺點是，燃燒速度和反應過程難以控制， 并且需要去除MgO，故應用于生產還有一定難度。
(4)碳熱還原反應法
根據不同的反應物原料，化學反應方程式如下所示[7]：
La203+3B4C=2LaB6+3CO
La203+12B+3C=2LaB6+3CO
La203+6B203+21C=2LaB6+21CO
將原材料按一定的比例混合均勻后，預壓成型，在氫氣或者真空中根據不同的反應，采用不同的合成工藝來制備RB6粉末。碳熱還原法制備RB6粉末的優點是方法簡便、成本低，但是突出的缺點是反應不夠完全，產物中的含碳量比較高，且產物顆粒粗大。
2、RB6單晶的制備方法
單晶RB6的用途比較廣泛，使用壽命也比多晶材料要長。目前國內外研究最多的主要有以下4種[8]：熔劑法、區熔法、熔鹽電解法、氣相沉積法。
(1)熔劑法

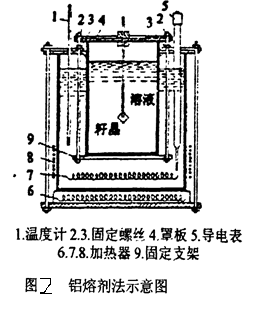

熔劑法是制備RB6單晶的基本方法之一，有鋁熔劑法、稀土熔劑法兩種。這兩種熔劑法類似，只是用稀土元素代替了鋁，如圖2所示[9]。鋁熔劑法的特點是設備及工藝簡單、操作方便，但制備出的RB6單晶體尺寸比較小，雜質含量較高，無法避免雜質Al的存在，且生產效率低，僅適用于生產小型針狀的RB6陰極。
(2)區熔法

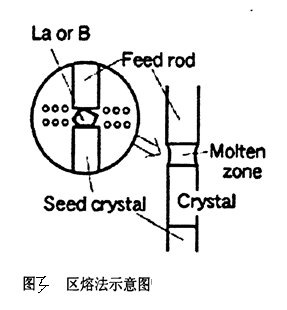

區熔法是制備RB6單晶最常用的一種方法。使用區域熔化獲得的RB6單晶體的質量與原材料的成分、雜質的含量、所使用的保護氣氛以及生長工藝等密切相關。使區域熔化的加熱方法主要有：電子束加熱、射頻加熱、電弧加熱及激光加熱等。圖2所示為用區熔法制備LaB6單晶體的示意圖[10]。區域熔化法的特點是生產效率較高，可以制備大尺寸的RB6單晶體，且可以得到純度高、質量好的RB6單晶體。但是，區域熔化法對區熔設備的要求特別高，在區熔過程中的技術控制難度較大。目前只有烏克蘭具備這種采用區域熔化法制備RB6單晶體的成熟技術。
另外，使用熔鹽電解法得到的RB6單晶體純度較低，容易含其它雜質，常用來制備純度不高的小尺寸RB6單晶體；而氣相沉淀法主要用于單晶體薄膜的制備，還可以改善其他陰極材料的電子發射性能。
3、RB6多晶的制備方法
燒結的過程是陶瓷粉體在高溫下致密化-晶粒長大-晶界形成。RB6多晶的燒結質量直接影響其性能。因此，制備RB6多晶塊體材料最為關鍵的一步就是RB6多晶粉體的燒結。
(1)熱壓燒結
熱壓燒結是最常見的一種燒結方法。
所謂熱壓燒結，即在燒結的同時，加上一定外壓力的一種燒結方法。由于這種方法簡單、成本低、技術成熟，因此得到很廣泛的應用。但是該工藝所需的燒結溫度較高，燒結時間也較長，能耗大，且生產效率低，只能制備形狀不太復雜的樣品，如果為了得到燒結致密化的材料，則需要在高溫高壓的環境下制備，因此晶粒容易長大。
高瑞蘭等[11]對熱壓燒結多晶體LaB6的研究則認為：在2100℃左右，50MPa的壓力下，保溫時間2h，可獲得致密度為92％，彎曲強度為110MPa的LaB6多晶體。這種方法已開始應用于電子束焊機和可拆卸的電子儀器設備中[12]。
（2）放電等離子燒結(SPS)
SPS是一種新型的材料燒結技術。它是在陶瓷粉末的顆粒間直接通入脈沖電流進行加熱燒結，并且在燒結過程中施加一定的壓力，實現陶瓷的致密化。這種放電直接加熱的方法，熱效率相當高，放電點的彌散分布可以實現均勻加熱，因而容易制備出致密、均勻、高質量的燒結體[13,14]。
用SPS來制備高致密度、細晶粒的陶瓷不僅降低了燒結溫度，提高了致密度，而且大大縮短了燒結時間，降低了燒結的難度。圖2-5就是利用SPS的優勢來燒結制備PrB6和(LaxPrl-x)B6塊體陶瓷材料。與傳統的燒結方法相比，?SPS燒結時間較短，加熱均勻，燒結溫度低，升溫速度快，生產效率高；‚產品組織細小均勻，可以保持原材料的自然狀態，得到高致密度的材料。因此用SPS技術比用常規燒結陶瓷材料的方法更具有優勢[15]。此外，SPS消耗的電能只是熱壓或熱等靜壓的1/3-1/5，因此還是一種節能、環保的材料制備新技術。
目前，世界上很多一流學府及科研機構都購置了SPS系統，而我國在2000年的6月由武漢理工大學首次購置了SPS裝置，隨后上海硅酸鹽研究所、清華大學、北京工業大學和武漢大學等學校也相繼購置了SPS裝置[16]。
四、RB6的應用
稀土六硼化物陰極材料在眾多領域中都有著極其重要的應用，例如現已投入使用的陰極發射材料LaB6，已廣泛應用于各個領域。LaB6可制成耐高溫噴嘴，其在航空航天領域有廣泛的用途；在軍事領域，LaB6單晶應用于雷達中大功率電子管的陰極；在家電行業，其在中、低溫下可獲得高亮度和高密度電流，用于等離子體超薄型電視機的顯像管陰極材料，具有開發價值[17]。此外，EuB6也可以作為離子選擇性電極的膜來測定稀土離子。稀土硼化物中的RB6具有以下優點：
一：電子的逸出功低，可以獲得中溫發射電流強度最大的陰極材料，且具有恒定電阻和良好的熱輻射性；
二：耐離子轟擊性能比較好，能承受住高的場強；
三：在一定溫度內，膨脹系數接近為零；
四：在空氣中的穩定性很好，且表面沾污可經真空加熱來復原，和熔融金屬接觸時惰性良好。
在RB6體系中，LaB6具有熔點高(2713℃)、導電性能好、硬度高及化學穩定性好等特點。由于LaB6的晶體結構和鍵結合等特征，使其具有很多特殊的功能，主要包括：低功函(2．66 eV)，電阻恒定，抗熱輻射性能好；在真空或氮?dú)夥盏淖饔孟掠肔aB6作陰極可獲得相當純(接近于100％)的單一硼離子，形成強大且穩定的離子源[18]，在軍工、航空航天等高科技技術領域具有廣闊的應用前景，目前，已成功制備出LaB6粉末，單晶體和多晶體材料。在國際上，烏克蘭等國家也生產出性能優良的LaB6單晶體，且掌握了相應的焊接、切削加工等技術，開發了管、片、線材產品，其綜合水平已處于國際領先地位[19]。近幾年來，日本對LaB6單晶體的研究也是進展迅速，已將其應用于各類電子顯微鏡的陰極。除此之外，美國也對LaB6單晶體展開了一系列系統全面的研究，其粉末系列的產品已進入商業化，并對LaB6的多晶燒結和壓實材料應用進行了研究。從20世紀90年代開始，我國的研究學者也開始對LaB6的制備及應用展開了研究和探討。
五、小結與展望
LaB6作為成熟的陰極發射材料,已經被成功應用于各個領域。隨著離子束和電子束的應用領域的不斷拓展，使得人們對陰極材料的性能提出了更高的要求，他們希望進一步提高電子發射密度、延長使用壽命、降低工作溫度等。
(1)雖然單晶RB6的發射性能比較好，但因?yàn)槠鋯纹分苽淅щy、單晶的尺寸有限且價格昂貴，導致它的最大直徑也不能滿足加速器所使用的RB6陰極尺寸的要求，所以對于要求大尺寸、大發射面的場合，只能采用多晶RB6的產品。但是現在利用傳統的熱壓燒結法來制備RB6多晶遠不能滿足其在實際應用上的性能要求。因此，獲得高致密度的RB6塊體樣品非常重要。
放電等離子燒結是制備多晶RB6最優秀的方法之一。SPS的升溫速度快、燒結溫度低、保溫時間短、燒結壓力高，由此制得致密的細晶粒材料。使用這種方法不僅可以使樣品致密又可以使晶粒保持在較小的尺寸范圍內，是粉末燒結法中最適合制備塊狀細小晶粒材料的方法。

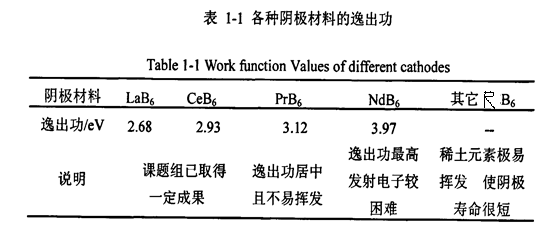

(2)隨著稀土元素原子序數的不斷增加，RB6單晶的亞晶界不斷減少，使得晶體的性能隨之提高。如表1-1所示，在所有RB6中，除了LaB6,CeB6,PrB6,NdB6這四種，其它的RB6在加熱條件下，稀土元素都極易揮發，使陰極的使用壽命變短。
鑒于此，研究者正嘗試?yán)肧PS這種先進的燒結方法來反應制備單晶PrB6和(LaxPrl-x)B6多晶塊體陰極，研究其制備工藝、顯微結構及性能，以實現開發致密度高、發射性能好的陰極材料之目的。
